SBDQ-02D現代電氣控制綜合實訓平臺
一、 設備概述
現代電氣控制綜合實訓平臺聚焦于自動化控制系統的教學與實踐，配備西門子主機CPU 1215C系列、 變頻器西門子G120C變頻器、伺服電機、步進電機、觸摸屏MCGS 7寸彩色觸摸屏TPC7032kt，7英寸高亮度TFT液晶顯示屏等前沿設備。構建了一個融理論學習與動手操作為一體的綜合性培訓平臺。
現代電氣控制綜合實訓設備一方面為教學及各類自動化相關大賽提供專業場地和設備支持，讓學生和參賽選手在真實的環境中提升技能、鍛煉團隊協作能力，為行業選拔優秀人才。另一方面，作為企業培訓的重要基地，為企業員工提供先進自動化技術的培訓，使其掌握設備操作和系統維護方法，提升企業的生產效率和競爭力，助力企業實現智能化轉型升級。
現代電氣控制綜合實訓裝置主要包含操作平臺、電源控制屏、PLC主機模塊、變頻器模塊、觸摸屏模塊、按鈕指示燈模塊、電氣控制模塊等組成。采用模塊化設計，所有工業器件全部裸露式安裝，讓學生真正認識和了解工業器件，同時便于后續的擴展與更換,能滿足高等院校《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》等課程教學和實訓需求。

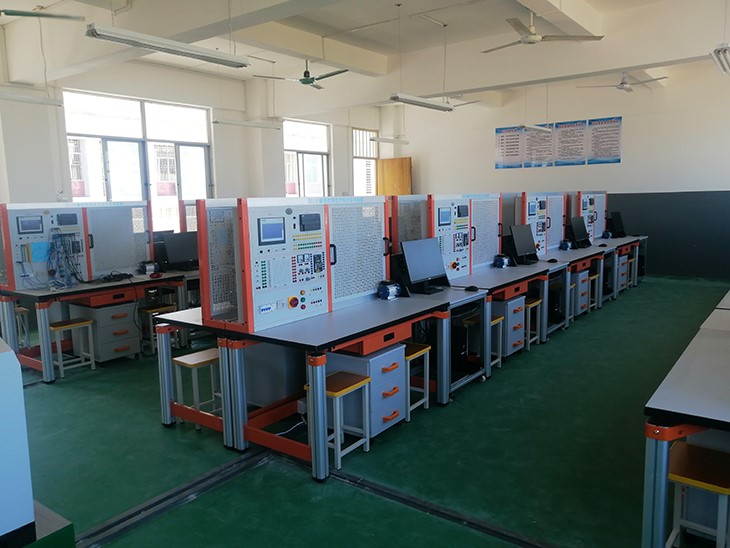

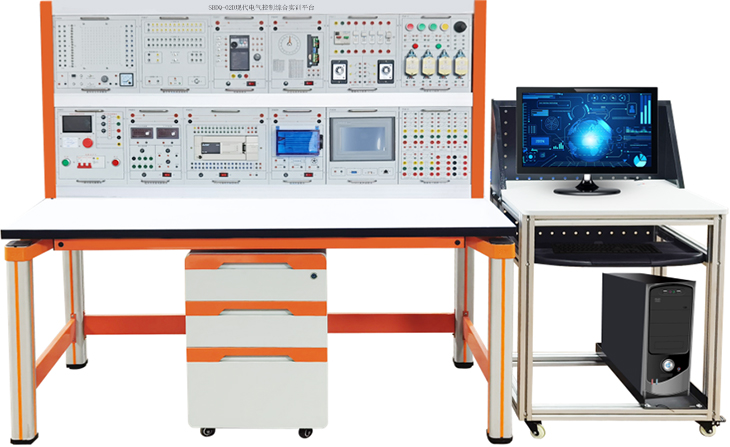

參考圖
二、技術性能：
1.輸入電源：三相五線AC380V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：1560mm×720mm×1650mm
4.安全保護：具有漏電保護功能，安全性符合相關國家標準
三、設備配置及功能
1.實訓平臺
1）實訓平臺主體采用四個工業鋁型材立柱為支撐，立柱端部可安裝移動腳輪或調節腳，方便移動及高度調節。主體結構通過左、右各2個C字形鋁壓成型構件聯接，表面藍色靜電噴涂工藝。臺面高度：800mm，桌面板下設支撐框架，截面尺寸為30x30mm，承受力300Kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70x70m；桌面為防火、防水、E1級三聚氰胺復面合成板；設有四個萬向輪調節機構，便于移動和固定，有利于實訓室的布局。整體結構堅固，使用壽命長，便于拆裝，造型美觀大方。
2）電源控制屏斜面弧度設計，符合人工視覺與操作。采用鐵質雙層噴塑結構，外表面噴涂彩色環氧聚塑。操作面板采用鋁質面板，文字符號用現代彩色蝕刻噴描技術處理，面板標識清晰且經久耐用。主要提供實訓的電源和儀器等。
3）平臺側面裝有180度自由旋轉顯示器支架，桌面下方設有鍵盤、主機放置區。桌體下方配有底部配套3個帶鎖抽屜，尺寸≥390mm×610mm×400mm（長×寬×高）；1個雙開門帶鎖儲物柜，尺寸≥710mm×610mm×520mm（長×寬×高），用于放置導線、資料和實訓模塊。
2.電源控制屏
控制屏提供以下資源：設備總電源配置一個4P漏電保護器，下面印有注意事項噴涂標志；配置燈型電壓指示表，監測進線電源；配有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線線電壓380V和相電壓AC220V電源，引出到面板L1、L2、L3、N、PE。并配有輸出電源指示燈監視，電源故障具有聲光報警；配置單相電源電壓AC220V，單獨電源開關控制；直流電源部分：提供一體化工業標準直流信號0-10V和4-20ma，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節。提供直流電源DC24V，電源帶有數字儀表指示，并配有電源開關單獨控制；配置低壓交流電源36V和110V，具有短路保護和單獨電源開關控制；配置單相內置五孔插座兩個，為其他儀器工具供電；彩色打印實訓時注意事項，包含用電安全、檢查故障和通訊安全。
3、實訓模塊（采用開放式、模塊化設計，模塊之間可以靈活更換組合，便于后續技術升級）
3.1 PLC主機
（1）面板采用4種顏色（包含黃、綠、紅、黑色），字符線條彩色印刷，區分不同輸入信號。配有線槽，用于工業接線工藝訓練；
（2）PLC主機：西門子主機CPU 1215C，內置數字量I/O（14路數字量輸入/10路數字量輸出）可編程控制器，模擬量2路模擬量輸入\2路模擬量輸出；集成2個以太網口，支持以太網通訊，配套PLC編程線纜、編程軟件。
3.2變頻器
（1）面板采用4種顏色（包含黃、綠、紅、黑色），字符線條彩色印刷，區分不同輸入信號。配有線槽，用于工業接線工藝訓練。
（2）變頻器：西門子G120C變頻器，輸入電壓AC380V 0.55KW工業變頻器，集成6路數字量輸入，1路模擬量輸入,支持PROFINET，配套B0P操作面板。
（3）配置電位器模塊，提供1K電位器一只，用于變頻器模擬量調節。
（4）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口，便于學生實訓接線，也可使用壓線端子接口，用于訓練實操布線工藝。
（5）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔。配合電源控制屏的電源輸出，可實現自由通斷。
3.3觸摸屏、按鈕指示燈模塊
（1）觸摸屏：MCGS 7寸彩色觸摸屏TPC7032kt，7英寸高亮度TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏，PROFINET通訊接口，USB接口，RS485接口，預裝了MCGS Linux嵌入式組態軟件(運行版)，配有安裝支架。
（2）按鈕指示燈：提供急停按鈕開關1只、按鈕8只，旋轉按鈕4只，DC24V指示燈10只。所有接口全部通過端子排引出到面板。面板印有對應的絲印接線圖。可實現K3導線帶插拔實訓。
3.3 PLC實訓模塊
提供實訓模塊安裝底板、LED數碼顯示、天塔之光、十字路口交通燈、機械手、四節傳送帶、裝配流水線、五相步進電機、水塔水位、液體混合裝置、郵件分揀機、軋鋼機、自控成型機、自動送料裝車、全自動洗衣機、電鍍生產線。
3.4 直流電機/溫度控制模塊
模塊主要有DC24V直流電機、溫度控制驅動模塊、220V加熱器、-20℃～100℃溫度傳感器、0-10V溫度變送器、五位LED數顯溫度表等組成；通過對直流電機系統中高速脈寬信號控制轉速及溫度加熱控制系統中的溫度調節的控制，可以完成模擬量處理指令、PID指令的使用、PLC高速PWM脈沖控制電機速度，PLC高速計數指令采集電機轉速，PLC串級PID控制綜合實驗等，加熱系統部分外罩采用有機玻璃材質，能夠看清內部的結構，直流電機要求配測速脈沖傳感器。配有溫度、轉速顯示儀表盒，整個模型配有外部信號電纜的快速連接航空插頭，能夠快速連接到PLC控制系統中。
3.5電氣控制模塊（可完成器件選型、安裝、接線、調試）
（1）采用厚網孔板，工業灰噴塑，面板安裝一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）。實操模塊具有快速拆裝等優點，與實訓臺桌面具有一定角度安裝，符合人體視覺。
3.6伺服系統運動控制單元
（1）交流伺服系統：采用士林交流伺服驅動器。工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM）內部集成了驅動電路，具有過電壓、過電流、過熱、欠壓等故障檢測保護電路。
（2）對象：包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等。
（3）有效行程200mm，絲桿直徑16mm。絲桿導程約5mm。
（4）將信號轉接至多功能端子排上，可滿足導線插拔和線槽工藝布線兩種方式實訓。
（5）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，防止插錯電源，引起伺服驅動器損壞。
3.7步進運動控制單元
（1）直流步進驅動器采用三相步進驅動器，18-50VDC電源輸入，電流2.2-8.3A，細分1-256，脈沖響應頻率最高≧400KHz。具有自動半流功能、過壓、欠壓、相間短路、過熱保護功能等；三相步進電機：步距角1.8°，保持轉矩0.9N.M，額定電流2.8A，相電感1.2mH；
（2）對象：包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等。
（3）有效行程200mm，絲桿直徑16mm。絲桿導程約5mm。
（4）將信號轉接至多功能端子排上，可滿足導線插拔和線槽工藝布線兩種方式實訓。
（5）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，防止插錯電源，引起步進驅動器損壞。

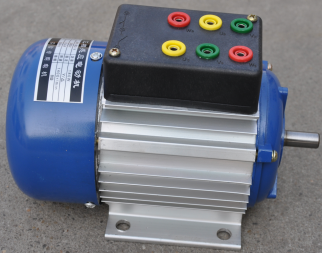

4.實訓電機：三相異步電動機：AC380V,60W, 轉速1400r/min。
5.工具、導線和配件
(1)工具箱：包含數字萬用表、電烙鐵、小十字螺絲刀、小一字螺絲刀、中十字螺絲刀、中一字螺絲刀、剝線鉗、斜口鉗、工具箱等常用工具。
(2)專用實訓連接線：配有高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。
四、實訓項目
(一)電氣控制實訓
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y-△啟動自動控制線路
5.用倒順開關的三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙重聯鎖的三相異步電動機正反轉控制線路
9.三相異步電動機的多地控制
10.工作臺自動往返控制線路
(二)PLC控制電路實訓
1.PLC控制電動機點動和自鎖控制
2.PLC控制電動機手動正反轉控制
3.PLC控制電動機帶延時正反轉控制
4.PLC控制電動機帶限位自動往返控制
5.PLC控制電動機兩地啟動停止控制
(三)PLC基礎實訓
1.可編程控制器的基本指令操作
2.LED數碼顯示控制
3.天塔之光控制的模擬
4.十字路口交通燈的模擬
5.機械手動作的模擬
6.四節傳送帶的模擬
7.裝配流水線控制的模擬
8.五相步進電機控制的模擬
9.水塔水位模擬控制模擬
10.液體混合裝置模擬控制的模擬
11.郵件分揀機模擬控制的模擬
12.軋鋼機模擬控制的模擬
13.自動成型機的模擬
14.自動送料裝車控制的模擬
15.全自動洗衣機控制的模擬
16.電鍍生產線控制的模擬
(四)PLC實物控制應用實訓
1.溫度調節閉環系統控制
2.直流調速閉環系統控制
(五)伺服步進控制應用實訓
1.步進電機定位控制
2.步進電機的速度控制
3.步進電機的正反轉控制
4.伺服電機定位控制
5.伺服電機的速度控制
6.伺服電機的正反轉控制
(六)PLC、變頻器、觸摸屏應用技能實訓
1.變頻器功能參數設置與操作
2.外部端子點動控制
3.4-20ma模擬量控制變頻調速實訓
4.0-10V模擬量控制變頻調速實訓
5.變頻器控制電機正反轉
6.多段速度選擇變頻調速
7.基于PLC的變頻器外部端子的電機正反轉控制
8.基于PLC數字量方式多段速控制
9.基于觸摸屏控制方式的基本指令編程練習
10.PLC、觸摸屏及變頻器通信控制
五、現代電氣控制綜合實訓平臺模塊主要配置：
序號 | 名稱 | 型號與規格 | 數量 |
1 | 小型斷路器 | CDBK-4P/6A | 1只 |
2 | 保險絲座 | RT18-32 3P 座 | 1只 |
3 | 直插式保險座 | RT14-20 | 2只 |
4 | 熔斷器 | RT18 3A | 3只 |
5 | 熔斷器 | RT14 2A | 2只 |
6 | 交流接觸器 | CJX2SK-0910 AC220V | 3只 |
7 | 接觸器輔助觸頭 | F4-11 | 3只 |
8 | 熱過載繼電器 | JRS1DSP-25 (0.63-1A) | 1只 |
9 | 熱過載繼電器基座 | JRS1D-25型 基座 | 1只 |
10 | 時間繼電器 | JSZ3A-B AC220V 1S-6min | 1只 |
11 | 時間繼電器座 | PF083AE | 1只 |
12 | 2孔開關按鈕盒 | LA4-2H(自帶LAY16紅綠按鈕各1個) | 1只 |
13 | 3孔開關按鈕盒 | LA4-3H(自帶LAY16紅黑綠按鈕各1個) | 1只 |
14 | 行程開關 | LX19-222 | 2只 |
15 | 行程開關 | LX19-001 | 2只 |
16 | 走線槽 | 2525 | 2米 |
17 | 接線端子排 | JF5-2.5/5 | 5條 |
18 | G形導軌 | 0.4米 | 1根 |
