SB-KJG332空調熱水器多功能實驗實訓平臺
一、產品描述
空調熱水器多功能實驗實訓平臺主要用于高校能源與動力工程、建筑環境與能源應用等專業的制冷原理課程實驗教學，可開展制冷循環過程分析、制冷性能參數測定（如制冷量、COP）等實驗，幫助學生理解蒸氣壓縮式制冷的工作原理與性能特性。
空調熱水器多功能實驗實訓平臺采用透明容器和管路設計，便于觀察制冷工質的狀態變化；集成測量與控制功能，能精確獲取實驗數據；具備可移動性，方便實驗室布局與使用。

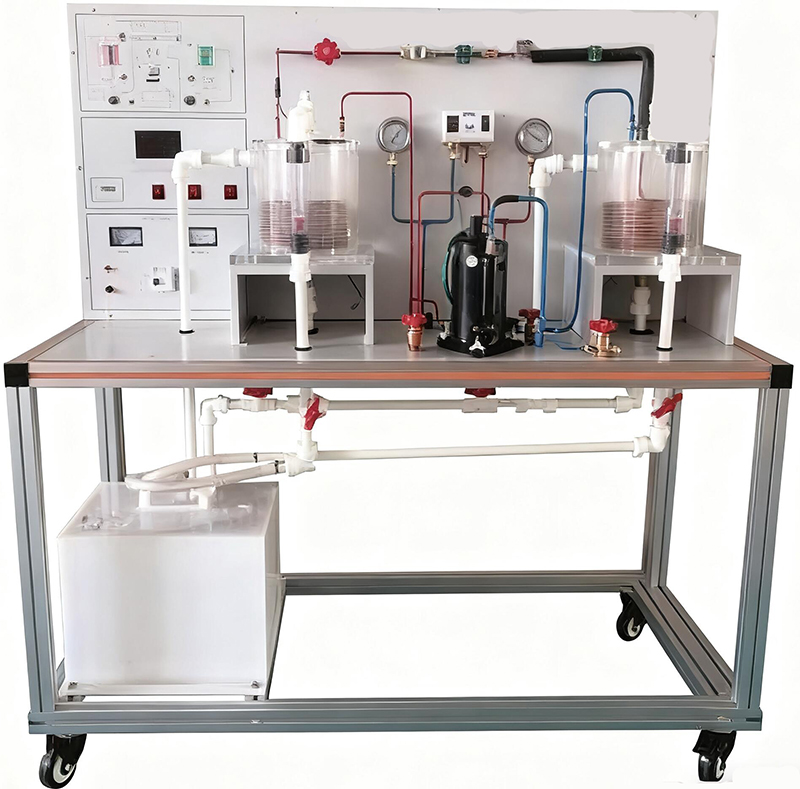

（圖片僅供參考、以實際配置為準）
二、技術參數
1、工作電源：三相五線制 AC 380V/220V±10% 50Hz
2、安裝尺寸：長×寬×高200×700×150cm
3、整機容量:最大供冷量：3kW；
4、最大輸入總功率：2500W
6、循環風量：700m3/h；制冷劑：（待定）
三、平臺特點：
1、空調熱水器一體機實驗該實驗裝置有四個模式，分別是：空調熱水器一體機熱水模式、制冷模式、制熱模式、制冷兼制熱水模式。每種模式完成開機穩態后測量相關數據。
2、支持熱水模式、制冷模式、制熱模式、制冷兼制熱水模式，實現能量循環利用。
3、配備PLC智能控制與上位機監測系統，具備高精度參數調控和實時數據可視化功能，模塊化設計。
四、平臺組成
1、制冷機組：
要求實驗平臺集成壓縮機、液視鐿、過濾器、四向換向閥、雙向節流裝置、風冷換熱器、水冷換熱器。水泵、流量計組成
2、水系統:
不銹鋼循環水泵280W 接口DN15 流量最小10L/ NIN\最大20L/ NIN
3流量計：
轉子流量計、LZT-15S100S/N。接口DM15測量范圍不小于：0～16L/min（精度0.5級）測量冷凝器冷凍水流量
4、控制系統
整個中央空調采用PLC作為主控機S7-200SMART主機ST40，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制。空調的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。 可以手動、自動切換工作模式：
1）熱水模式
2）冷水模式
3）風冷制冷模式
4）風冷制熱模式
5、軟件溫度顯示 485通信、采用10K電阻作傳感器，測量范圍-50～150℃。共測12組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度等。
6、測量儀表：
功率表1只（精度0.5級）分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據
7、壓力控制器1只：
高壓力表范圍不小于：-1～35bar； 低壓力表范圍不小于：-1～16bar；實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源進行保護：
8、真空壓力表5只：（精度2.5級）量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
9、換熱器：
為不銹鋼板式， 氟水循環 水源換熱面積：≥0.3m
10、冷凝換熱器
冷凝換熱面積：≥4m不銹鋼
11控制軟件要求
1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調
機組的的節能控制和流量自動調整。
2）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3）★系統配套調試控制軟件要求：
A）4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
B）閥的開度實時顯示：控制對象為最大 500P 開度設定。可自行制冷系統制冷劑流量設定最小開度。
C）24 路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24 個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)6 路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照 24 路參數設定
F)多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
H)制冷劑：適應 R134A\R22\R410A 等其它冷媒。
4）★手動設定要求
A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
5) ★曲線顯示界面要求
五、主要系功能
1、空調熱水器組成
2、制冷系統的組成
3、熱泵系統的組成
4、冷水系統的組成
5、空氣源熱泵系統組成
6、熱泵系統的組成
7、冷水系統的制冷計算
8、空氣源熱泵計算
9.、過熱度調節實驗
六、冷水機配置表
編號 | 名稱 | 單位 | 數量 | 說明 |
1 | 壓縮機（1P）壓縮機 | 臺 | 1 |
|
2 | 高低壓力控制器 | 只 | 1 |
|
3 | 低壓表 | 只 | 1 | 3.8MP |
4 | 高低壓表 | 只 | 2 |
|
5 | 過濾器 | 個 | 1 |
|
6 | 視液鏡 | 個 | 1 |
|
6 | 低壓表 | 只 | 1 | 1.8MP |
7 | 膨脹閥 | 只 | 1 |
|
8 | PPR水箱 | 臺 | 1 |
|
9 | 冷凝換熱器 | 只 | 1 | 不銹鋼 |
10 | 熱泵換熱器 | 個 | 1 | 不銹鋼 |
11 | 蒸發器 | 個 | 1 | 不銹鋼 |
12 | 水泵 | 臺 | 1 |
|
13 | 智能控制器 | 臺 | 1 |
|
14 | 12路采溫度集模塊 | 臺 | 1 |
|
15 | 多功能表 | 臺 | 1 |
|
16 | PLC控制器 | 套 | 1 | S7-200SMART主機ST40 |
