SBGYD-01E-Y型電子工藝綜合實訓臺
一、概述
電子工藝綜合實訓臺，電子工藝實訓室設備，針對電氣及電子類專業，培養學生掌握電子工藝基礎技能，掌握安全用電規范與設備操作規程，建立安全生產意識；熟練使用電烙鐵，吸錫槍，萬用表等工具，完成元器件手工焊接，拆裝及質量檢測，識別常用電子元器件(插裝件，表貼件)的特性，封裝及測試方法，能獨立完成電路裝配。服務對象：電氣工程及自動化，電子信息工程，應用電子技術等。
電子工藝綜合實訓臺承擔《電路基礎》《電子裝配技術》等課程的實驗及課程設計、畢業實習實訓和相關的學生競賽的初期培訓等工作。

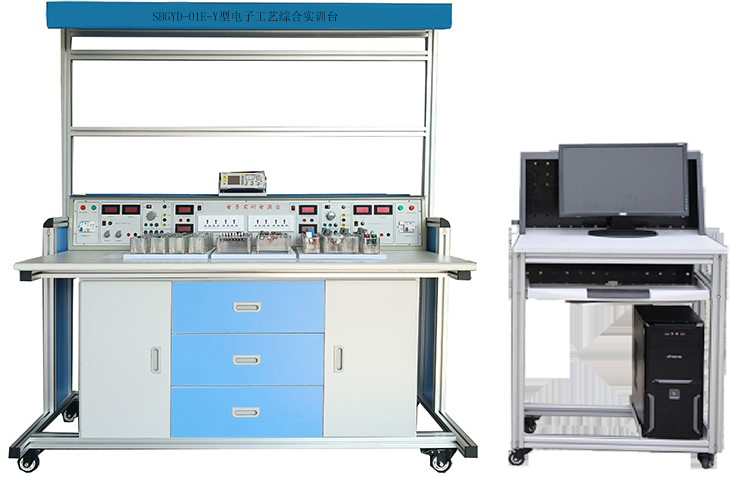

（參考圖片）
二、產品功能與結構
電子工藝綜合實訓設備主要由實訓臺、電源柜、數字示波器、檢測儀器、電子實訓焊接套件、工具套件等組成。
1.實訓臺
（1）實訓臺主要由實訓桌采用1.2mm厚40×40工業鋁型材拼裝制作、拼角處采用三角強力加強筋固定，確保桌架穩定不搖晃、臺面采用2.5mm高密度板厚，防火、防水、耐磨。桌架下部設計工具柜，用于放置工具、實訓套件電氣元件及資料等。臺面上鋪有綠色防靜電桌墊、防止桌面損壞。
（2）實訓面板（左右對稱、中間配備40孔220V插座），提供九路AC220V電源插座接口和固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功能。可調穩壓電源：單路0～30V/2A連續可調直流穩壓電源，數顯電流、電壓表，具有短路保護和自動恢復功能。
（3）鋁木框架為雙層結構。第一層用于擺放示波器、測量儀表等。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有（照明設備）30W日光燈。
2.實驗凳 2張
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
3.數字示波器1臺
（1）110MHz帶寬，1GSa/s實時采樣率，雙通道；
（2）7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800×480像素；
（3）存儲波形不少于16組；具備U盤存儲功能；
（4）具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；
（5）探頭衰減倍數不少1X, 10X, 100X, 1000X，四種；
（6）幅度檔位2 mV/div～10V /div按1～2～5進制方式步進；
（7）支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；
（8）內置6位硬件頻率計，可測量2Hz ~ 20MHz；
（9）具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；
（10）USB Device & Host接口；
（11）具有30種自動測量功能（峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積、周期面積；參數為中文顯示，便于學生理解）,能自定義測量菜單；
（12）支持LABVIEW通訊，支持二次開發；
（13）一鍵自動調整波形功能（垂直位置調整，水平時基調整，觸發位置調整）；
（14）多國語言選擇功能（中英俄德西）；
（15）雙顯示視窗放大功能，同時顯示主要波形和放大波形兩部分內容。
4.資源包配置(2套／臺)：
（1）電子報警器的焊接與調試
（2）電子門鈴電路的焊接與調試
（3）光控電路的焊接與調試
（4）光控電路開關的焊接與調試
（5）航標燈的焊接與調試
（6）家用臺燈調光電路的焊接與調試
（7）排風扇自動啟閉電路的焊接與調試
（8）閃光燈的焊接與調試
（9）溫控電路的焊接與調試
（10）音樂門鈴電路的焊接與調試
（11）六管超外差式調頻收音機的焊接與調試
（12）LED數字電子鐘的焊接與調試
（13）多路搶答器等實訓線路板的焊接與調試
5.儀器(每套設備配2個恒溫焊臺、2個支架放大鏡、2個數字式萬用表UT33B+、剝線鉗2把、尖嘴鉗2把、小十字螺絲刀2把、大十字螺絲刀2把、小一字螺絲刀2把、大一字螺絲刀2把、小鑷子2把、剪刀2把、焊錫絲2圈、吸錫器2把。
三、參數概覽
1.輸入電源：兩相三線AC220V±10％ 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度<85％(25℃)
3.裝置容量：<300VA
4.外形尺寸：1600mm×750mm×1800mm。
四、仿真軟件（共配1套，10臺以下無此項配置）
★1、電子技能虛擬實訓室軟件（具有軟件著作權，網絡版，配20節點）
一、產品概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、軟件特點
1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5. 軟件具有職業性、情境性、交互性、工藝性和智能性。
6. 在設計上，采用分級模塊化設計，結構清晰、便于重組。
7. 在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
8. 在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
9. 本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
10. 以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
11. 資源豐富，可服務于多種教學模式。
12. 資源碎片化，每個模塊可獨立，實現資源的有效利用。
13. 各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
14. 注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。
三、軟件總體要求
1、軟件以部頒標準《職業技能培訓（鑒定）維修電工實訓設備產品技術規范》為指南，以能力培養為本位，以就業為導向，突出技能訓練。具有職業性、情境性、過程性、交互性與智能性等特點。可于維修電工職業技能仿真培訓與鑒定、電工電子類專業電工技能仿真實訓。
★2、軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。把抽象的概念具體化、把虛擬的概念實際化。各個模塊的內容詳盡、系統，軟件內容要掌握電子技能的核心目的。
★3、軟件在設計上，采用分級模塊化設計，結構清晰、便于重組。在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
★4、本軟件不僅可以作為實訓教學應用，還必須含有大量的原理動畫演示，作為助教型軟件素材應用于課堂教學環節。
★5、軟件具備交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
四、模塊列表
★1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示。考考你實訓項目，要求趣味性答題，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當的媒體手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
2.無紙化考核平臺（具有軟件著作權）
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶
用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除
用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢
老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別
級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別
級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別
級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢
老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息
題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息
題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢
教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為單項選擇題。
輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為判斷題。
輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息
題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改
題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。
選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息
題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢
教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷
試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。
輸入單選題目分數，多選題目分數，判斷題目分數，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。
在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分數信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。
7.4手動組卷
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分數。
添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。
點擊列表中刪除按紐，刪除所選題目信息。
題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。
7.5 編輯試卷
試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。
如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。
修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷
試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷
試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷
試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
按鍵盤Ctrl + P鍵，打兇當前試卷信息。
8.模擬成績
8.1模擬成績查詢
教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績詳細
模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績詳細畫面。
模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績
點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢
教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。
輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績
點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試
學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。
在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
點擊開始模擬按紐，打開考試畫面。
依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。
提交試卷時，如有未完成題目，系統會自動提示，并將題目內容標記為紅色。點擊確定可提交試卷。
題目回答完成，提交試卷，顯示考試成績信息。
11.歷史成績
11.1 歷史模擬成績查看
學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績詳細信息。
11.2 歷史實戰成績查看
學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績詳細信息。
